Vous trouverez dans cette partie divers câblages utilisés en informatique. Pour les mettre en place vous devez disposer du nécessaire du parfait petit bricoleur…



• RJ45
• Câble réseau Ethernet
• Câble réseau poste à poste
• Adaptateur port série DB9 – DB25
• Adaptateur 2"5 – 3"5 pour disque dur





RJ45

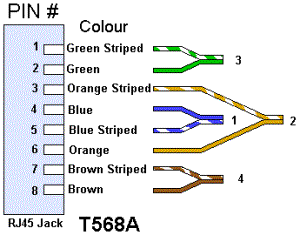

La RJ45 est une prise normalisée utilisée pour les

réseaux informatiques. Elle est composée de 8

connecteurs repérés de 1 à 8 comme indiqué sur

l'illustration ci-contre.

On peut aussi trouver ce type de prises en

téléphonie.







Les couleurs utilisées sont (norme T568A):

1: Vert/Blanc

2: Vert

3: Orange/Blanc

4: Bleu

5: Bleu/blanc

6: Orange

7: Marron/Blanc

8: Marron









Câble réseau Ethernet



Il s'agit du câble utilisé entre votre ordinateur et le hub, switch ou routeur de votre réseau. C'est un câble dit "droit". Il suffit d'utiliser le même code de couleur pour les 2 prises RJ45. Pour respecter les normes, utilisez le code T568.





Câble réseau poste à poste



A utiliser entre les hubs, switches et routeurs de votre installation ou encore pour relier directement 2 ordinateurs. Il s'agit d'un câble dit "croisé".  Suivez la norme T568A et T568B pour chaque RJ45 comme illustré ci-dessous.











Il suffit de croiser les connecteurs

1,2 et 3,6

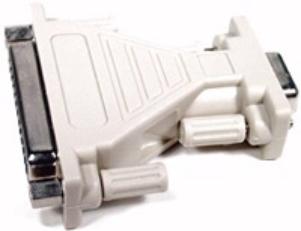

Adaptateur port série DB9 – DB25



Pour le mettre en œuvre, il suffit de faire l'analogie entre les 2 connecteurs suivants…



9 pin RS-232 Connecteur: DB9

1 CD   porteuse - carrier detect

2 RD  RX - Données reçues

3 TD  TX - Données transmises

4 DTR         DTR - data terminal ready

5 GND   Masse

6 DSR         DSR - data set ready

7 RTS         RTS - request to send

8 CTS         CTS - clear to send

9 RI  RING - ring indicator



25 pin RS-232 Connecteur: DB25

1 PG   Terre - protective ground

2 TD  TX - Données transmises

3 RD  RX - Données reçues

4 RTS         RTS - request to send

5 CTS         CTS - clear to send

6 DSR         DSR - data set ready

8 CD  CD - carrier detect

7 GND         Masse - signal ground

20 DTR       DTR - data terminal ready

22 RI RING - ring indicator

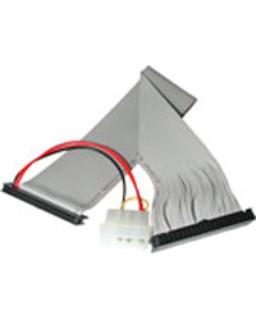

Adaptateur 2"5 – 3"5 pour disque dur



Les disques durs IDE utilisent un connecteur 40 pin. Le brochage correspond aux fonctions suivantes:



Interface IDE disque dur mâle IDC-40



pin     fonction      pin     fonction

1       -Reset          2       GND

3       Data 7          4       Data 8

5       Data 6          6       Data 9

7       Data 5          8       Data 10

9       Data 4          10      Data 11

11      Data 3          12      Data 12

13      Data 2          14      Data 13

15      Data 1          16      Data 14

17      Data 0          18      Data 15

19      GND             20      Key

21      (reserved)    22      GND

23      -IOW          24      GND

25      -IOR            26      GND

27      IO Chrdy     28      Ale

29      (reserved)    30      GND

31      IRQ14           32      -IOCS16

33      Addr 1          34      (reserved)

35      Addr 0          36      Addr 2

37      -CS0 (1F0-1F7)  38      -CS1 (3f6-3f7)

39      -Active         40      GND



Les portables utilisent un connecteur 44 pin IDE, qui est le même avec en plus :

41      +5V (logic)

42     +5V (motor)

43     GND

44     reserved



Les +5V et le GND sont à récupérer sur l'alimentation de votre tour.
